Cargo Hook 3,0t - / Základní informace

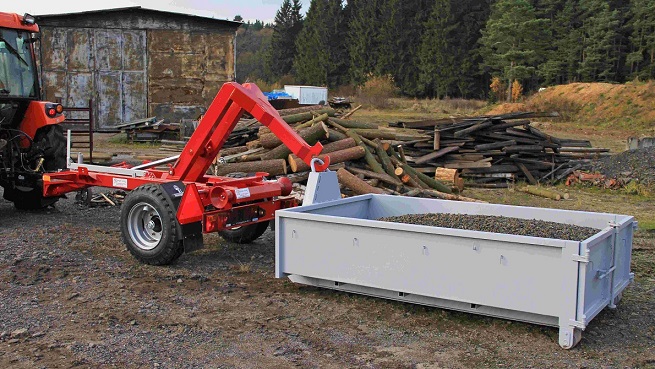

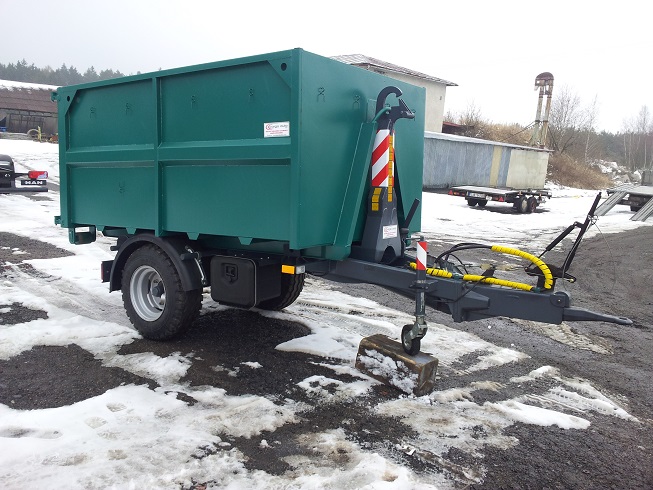

Jednoramenný kloubový nosič kontejnerů  je určen k přepravě, nakládání, skládání a vyklápění kontejnerů s různými možnostmi využití.
Pro konstrukci nosičů využíváme nejmodernější software 3D AUTODESK INVENTOR.



Základní provedení kloubového nosiče kontejnerů a technické parametry:

Podvozek
Základní rám:	ocelový svařenec z uzavřených profilů, materiál S355J2H
Největší povolená hm. / Provozní hm.:	3 000 kg / 600 kg (+/-5%)
Nosnost:	2 400 kg při 140 MPa
Konstrukční rychlost:	25 km/h
Náprava  / počet os:	pevná náprava / 1
Celkové rozměry: délka / šířka / výška	3870 mm / 1550mm / 1870 mm
Brzdy:	nájezdová brzda s couvací automatikou
Tažné oko: výška od země / průměr	pevné / 500 mm / 40 mm
Zatížení oje max. zatížení  / odlehčení traktoru  při natahování:	370 kg / 400 kg pro 2 400 kg, 220 kg / 300 kg pro 1 500 kg
Podpěra oje:	výsuvné kolečko
Pneu:	10,00/75 – 15,3



---

Nosič kontejnerů
Konstrukce nosiče:	ocelový svařenec z uzavřených profilů, otočné body osazeny bronzovými pouzdry SKF
Šířka rolen:	900 mm
Výška rolen:	720 mm
Výška háku:	1000 mm
Délka kontejneru: min. / max.	2500/2700 mm
Pohon a ovládání:	1x okruh hydrauliky traktoru, mechanické přepínání mezi natahováním a sklápěním
Objem oleje potřebný k agregaci:	3 l
Pracovní tlak:	8 MPa /14MPa MAX.
Výkon nosiče:	1 500 kg / 8 MPa ,  2 400kg / 14 MPa
Zajišťování kontejneru:	pasivní
Naklonění kontejneru při natahování:	33°

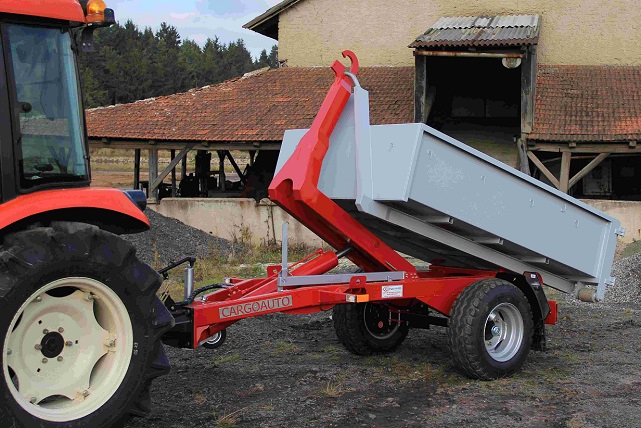

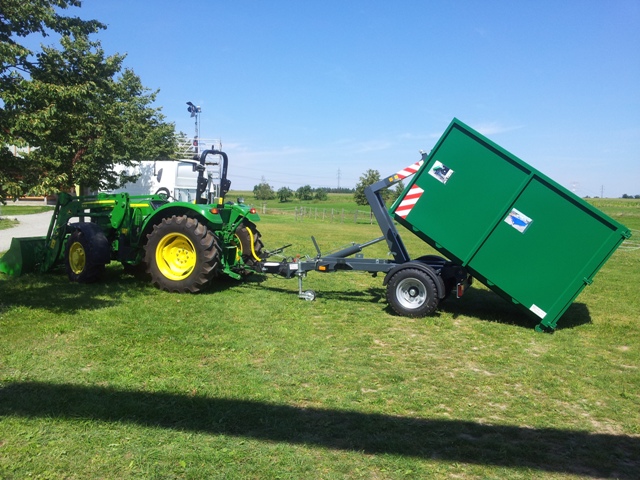

Naklonění kontejneru při vysýpání:	48°
Lakování:	pískováno, základní nástřik a lakováno polyuretanovým lakem RAL 7016
Doplňky v ceně:	plastová schránka 35 l, ochranné mřížky zadních světel
Plněno olejem:	FUCHS Renolin VG 46
