Cargo Hook 9,5t - / Základní informace

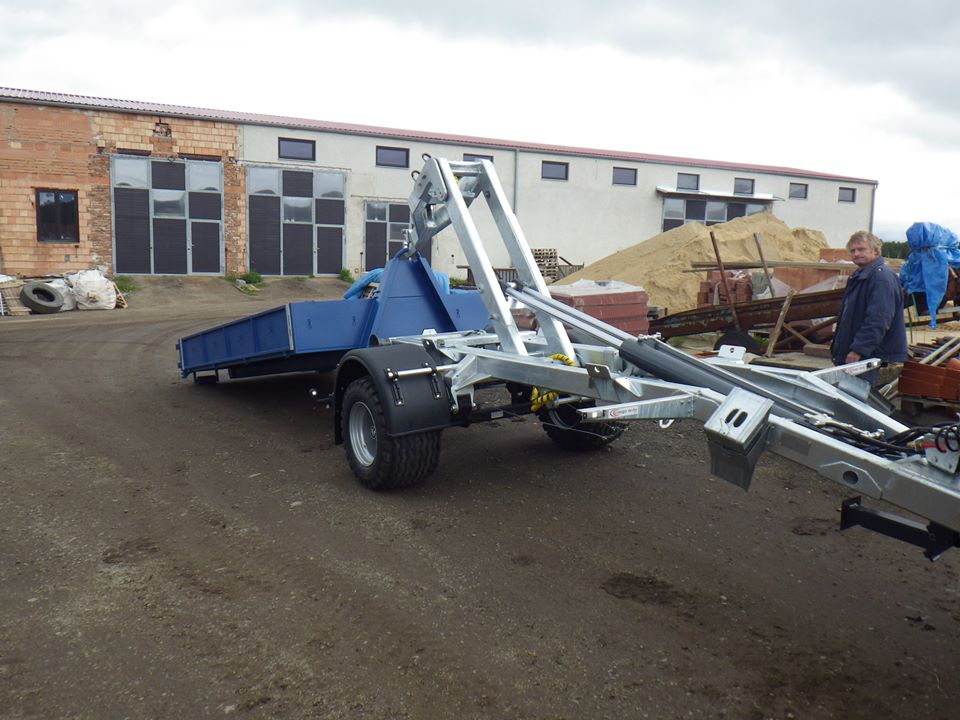

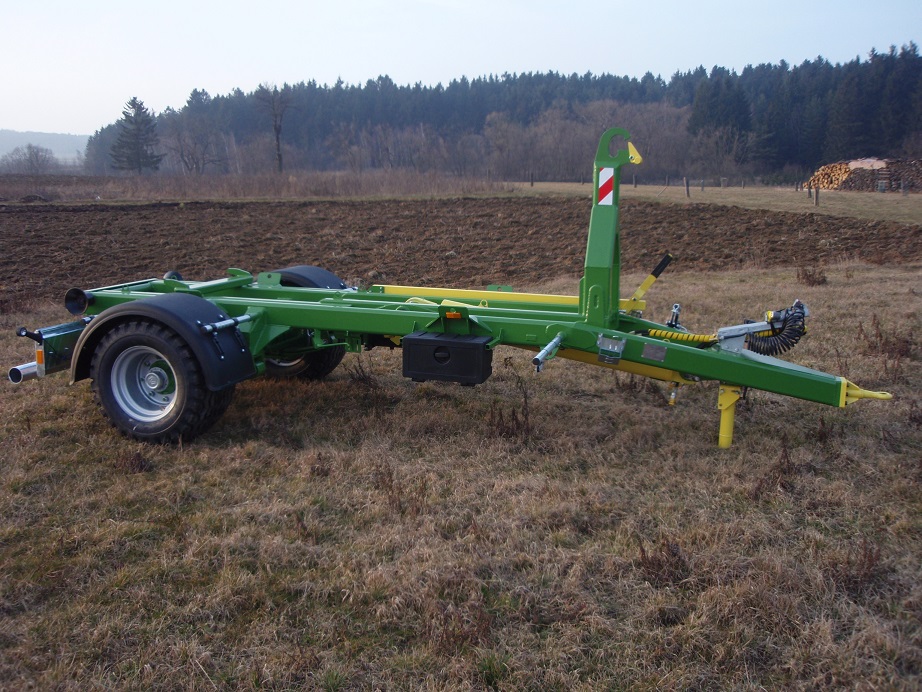

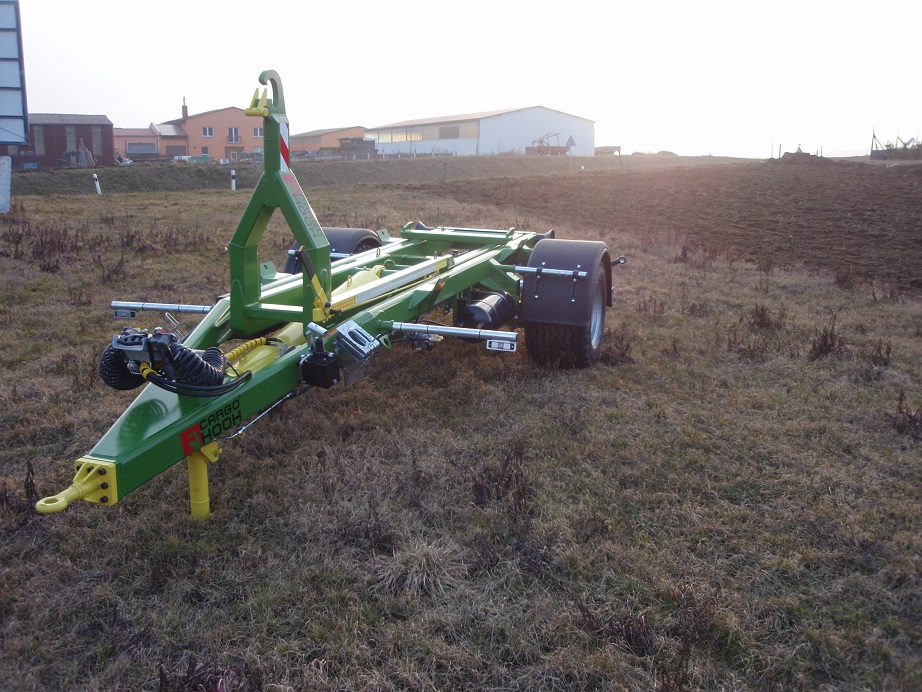

Jednoramenný kloubový nosič kontejnerů  je určen k přepravě, nakládání, skládání a vyklápění kontejnerů s různými možnostmi využití.
Pro konstrukci nosičů využíváme nejmodernější software 3D AUTODESK INVENTOR.



Základní provedení kloubového nosiče kontejnerů a technické parametry:

Podvozek
Základní rám:	ocelový svařenec z uzavřených profilů, materiál S355J2H
Největší povolená hm. / Provozní hm.:	9 500 kg / 1 700 kg (+/-5%)
Nosnost:	7 800 kg
Konstrukční rychlost:	40 km/h
Náprava  / počet os:	odpružená listovými pery / 1
Celkové rozměry: délka / šířka / výška	5300 mm / 2355 mm / 2155 mm
Brzdy:	dvouhadicový systém WABCO, mechanická parkovací brzda
Tažné oko: výška od země / průměr	pevné / 500 mm / 40 mm
Zatížení oje max. zatížení  / odlehčení traktoru  při natahování:	1 400 kg / 1 100 kg
Podpěra oje:	hydraulická s ručním ovládáním
Pneu:	19,0/45 - 17



---

Nosič kontejnerů
Konstrukce nosiče:	ocelový svařenec z uzavřených profilů, otočné body osazeny bronzovými pouzdry SKF
Šířka rolen:	1060 mm
Výška rolen:	875 mm
Výška háku:	1000 mm
Délka kontejneru: min. / max.	3800/4200 mm
Pohon a ovládání:	2x okruh hydrauliky traktoru hydraulické, automatické přepínání mezi natahováním a sklápěním
Objem oleje potřebný k agregaci:	9 l
Pracovní tlak:	19 MPa MAX.
Výkon nosiče:	7 000 kg
Zajišťování kontejneru:	hydraulické
Naklonění kontejneru při natahování:	27°
Naklonění kontejneru při vysýpání:	47°
Lakování:	pískováno, základní nástřik a lakováno polyuretanovým lakem RAL 7016
Doplňky v ceně:	plastová schránka 90l, ochranné mřížky zadních světel
Plněno olejem:	FUCHS Renolin VG 46
